01：

主要機械結構體采用米漢納鑄造而成，經應力消除，再配合合理化的肋骨強化設計；

使得CNC數控銑機體達成不易變形的高剛性要求；

主結構體采用最先進的有限元素分析，徹底分析結構之應、應變狀況；

02：

數控銑立柱底部加寬設計，配合箱型結構，于高速時展現最佳穩定性；

超大立柱底部及底座，快速切削時穩定性優異；一體式簡約結構，占地面積小；

03：

精密加工中心床身線軌跨距寬闊，提升CNC機械穩定性；

三軸配置精密滾珠線性滑軌，進給速度快，動作穩定；

三軸采用精密預壓滾珠螺桿，并經硬化熱處理及精密研磨，保證最佳進給精度；

04：

三軸的滾珠螺桿借由無背隙聯軸器與伺服馬達直接傳動，確保最可靠的定位精度；

三軸滾珠絲桿采用C3精密級螺桿，并經預拉處理，可防止滾珠螺桿之熱應變；

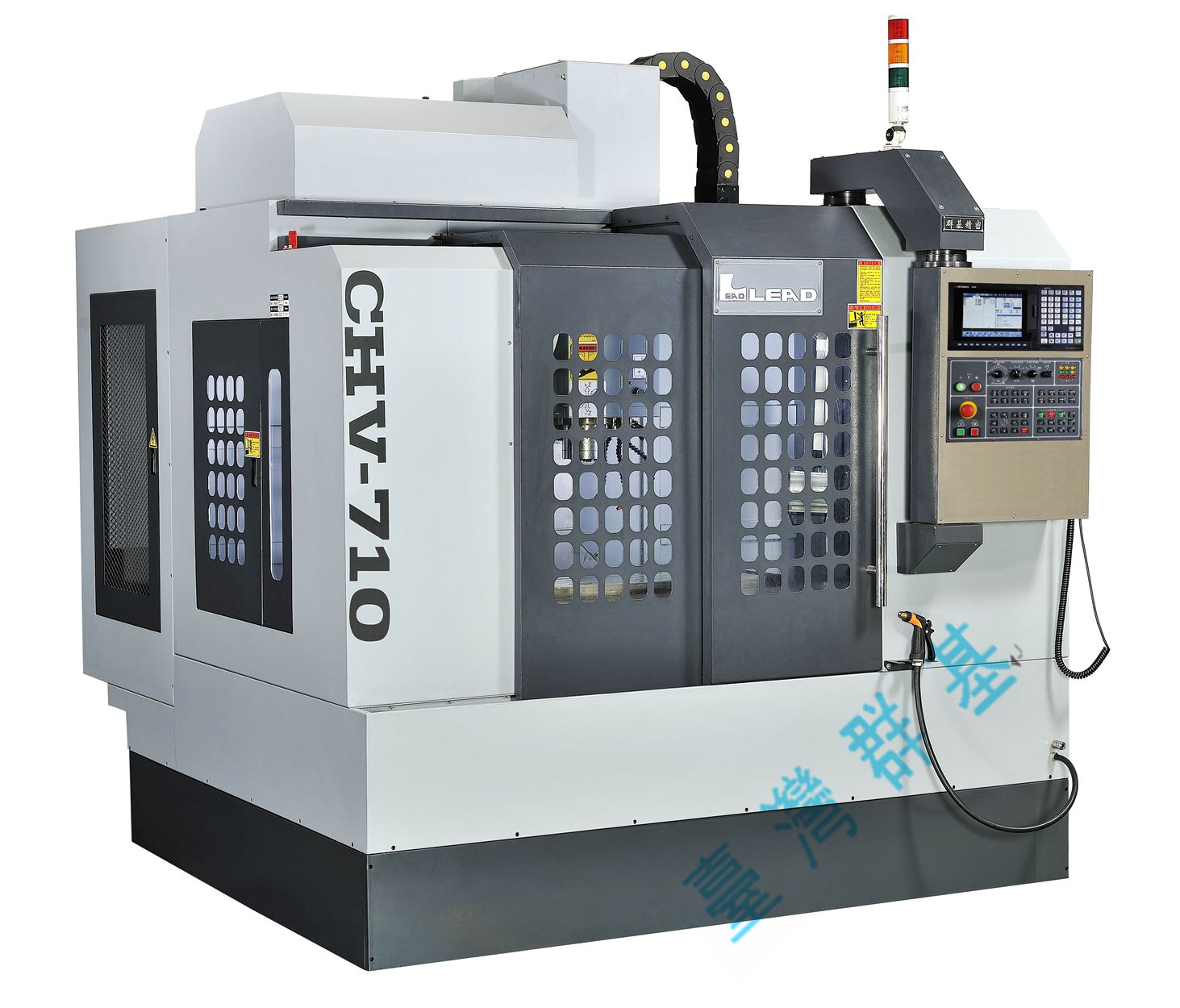

CHV710

CHV850

CHV1020

CHV1300

CHV1500

X行程（mm）

710

850

1020

1300

1500

Y行程（mm）

460

550

550

700

700

Z行程（mm）

580

580

580

700

700

主軸至工作臺（mm）

120-700

120-700

120-700

120-820

120-820

工作臺尺寸（mm）

760*420

1020*550

1190*550

1400*700

1600*700

工作臺負載（kg）

450

600

800

1000

1000

主軸形式

BT40

BT40

BT40

BT40

BT40

主軸轉速（rpm）

8000

8000

8000

8000

8000

主軸功率（kw）

3.7\5.5

5.5\7.5

5.5\7.5

11\15

11\15

快速位移（XY）

30

30

30

30

30

快速位移（Z）

24

20

20

24

24

切削進給率

1-15000

1-15000

1-15000

1-15000

1-15000

機器重量（kg）

4200

6500

6800

10000

11000

主軸油冷機、全閉式護罩、切削冷卻系統、電控箱、自動斷電、自動潤滑系統、主軸吹氣

工具箱及工具、工作燈、剛性攻牙、CF卡、螺旋式排屑機、RS-232界面、變壓器、水槍

機械及電器操作手冊、

其它為列出之附件為選配，如需了解詳情煩聯系我們；

臺灣加工中心 可選購項目

轉速10000rpm-30000rpm、斗笠式刀庫、刀臂式刀庫、CNC分度盤、全密閉式護罩、

鏈條式鐵屑輸送機、底盤沖屑裝置、主軸中心出水裝置、主軸環狀噴水裝置、油水分離器

三軸光學尺、主動刀具長度測量系統、
